Katere varnostne funkcije so vključene v nemške strojne sisteme Zenith Block?

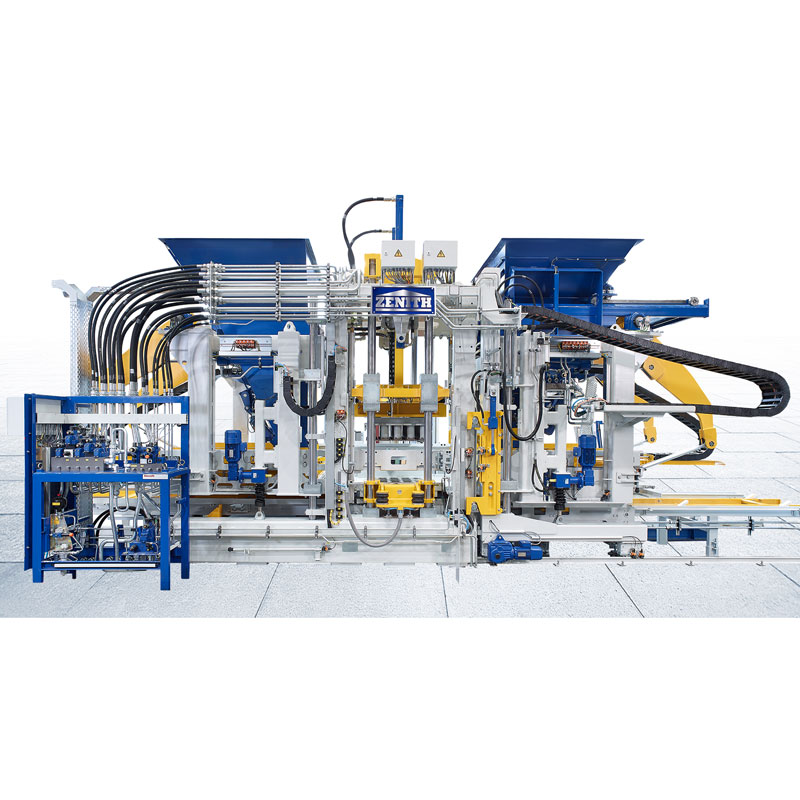

V industriji težkih strojev varnost ni izbirni dodatek – je temelj, na katerem je zgrajena zanesljiva proizvodnja. TheNemčija Zenith Block Machine, temelj sodobne proizvodnje betonskih blokov, je zasnovan s celovito in večplastno varnostno arhitekturo, ki ščiti operaterje, vzdrževalno osebje in samo opremo. V QGM naša tovarna te sisteme izdeluje že več kot dve desetletji in varnost smo vgradili v vsako fazo procesa načrtovanja. Na varnost ne gledamo kot na kontrolni seznam funkcij; nanj gledamo kot na sestavni del delovne DNK stroja. Varnostne funkcije nemškega Zenith Block Machine niso le dodatki; vtkani so v hidravlične, električne in mehanske sisteme ter ustvarjajo zaščitno mrežo, ki preprečuje nesreče in zagotavlja brezskrbnost. Ta članek bo razčlenil te varnostne plasti, od osnovnih fizičnih varoval do naprednih elektronskih nadzornih sistemov, s čimer bo zagotovil celovito razumevanje, kako nemški Zenith Block Machine ščiti svoje uporabnike.

Varnostno filozofijo nemškega Zenith Block Machine lahko opišemo kot "globinsko obrambo". To pomeni, da nobena točka okvare ne more povzročiti nevarne situacije. Več neodvisnih varnostnih sistemov deluje usklajeno, da bi preprečili, ublažili in se odzvali na morebitna tveganja. Na primer, hidravlični sistem je opremljen z ventili za razbremenitev tlaka, razpočnimi diski in kontrolnimi ventili, ki jih upravlja pilot, ki preprečujejo nenadzorovane premike. Električni sistem vključuje redundantne varnostne releje, E-Stops in zaščito pred preobremenitvijo motorja, ki lahko takoj izklopi stroj. Mehanska zasnova vključuje fizična varovala, zaklenjena vrata in dvoročne kontrole, ki preprečujejo nenameren dostop do nevarnih območij. V tem članku bomo podrobno raziskali te funkcije, razčlenili bomo, kako delujejo posamično in kako se integrirajo, da ustvarijo intrinzično varno proizvodno okolje. Ne glede na to, ali ste vodja obrata, varnostni inženir ali operater, vam bo ta priročnik zagotovil tehnično znanje, s katerim boste cenili celovitost varnosti nemškega blokovnega stroja Zenith.

Kazalo

• 1. Kako hidravlični sistemi zagotavljajo več ravni varnosti?
• 2. Kako arhitektura električnega nadzora preprečuje nevarnosti?
• 3. Katere so ključne tehnične specifikacije varnostnih funkcij?
• 4. Kako se varnostne funkcije preverjajo in vzdržujejo pri vsakodnevnem delovanju?
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek in varnostno svetovanje

Kako hidravlični sistemi zagotavljajo več ravni varnosti?

Hidravlični sistem je pogon nemškega stroja Zenith Block Machine, ki ustvarja ogromne sile, potrebne za stiskanje betona v trdne bloke. S tlaki, ki pogosto presegajo 280 barov, je potencialna energija, shranjena v sistemu, ogromna. Varnostne funkcije, vgrajene v hidravlični tokokrog, niso namenjene samo preprečevanju okvare; gre za preprečevanje katastrofalnih okvar in zagotavljanje nadzorovanega delovanja. Varnostno arhitekturo hidravličnega sistema je mogoče razumeti kot vrsto zaščitnih "območij", od katerih je vsaka zasnovana za zadrževanje in upravljanje določene vrste napake.

Cona 1: Zaščita pred nadtlakom– Hidravlični tokokrog je opremljen z več tlačnimi varnostnimi ventili, od katerih je vsak kalibriran na določeno nastavljeno točko. Primarni razbremenilni ventil je nastavljen tako, da se odpre pri 300 barih, kar je 20 barov nad največjim delovnim tlakom. Če tlak preseže to vrednost, se ventil odpre in preusmeri olje nazaj v rezervoar. Sekundarni, redundantni varnostni ventil je nastavljen na 320 barov in zagotavlja rezervo, če primarni ventil odpove. Poleg tega je naš nemški Zenith Block Machine opremljen z visokotlačnim stikalom, ki sproži alarm in izklopi črpalko, če tlak doseže 310 barov, s čimer doda elektronsko plast zaščite, še preden so mehanski razbremenilni ventili preizkušeni.

Cona 2: Nadzor gibanja– Preprečevanje nenamernih gibov je ključnega pomena. Hidravlične cilindre, ki dvignejo kalupno mizo, stisnejo mešanico in izvržejo bloke, krmilijo kontrolni ventili, ki jih upravlja pilot. Ti ventili zagotavljajo, da se valj ne premakne, razen če se hidravlični tlak aktivno izvaja v pravilni smeri. To pomeni, da bo valj ostal zaklenjen v trenutnem položaju, tudi če poči hidravlični vod ali odpove krmilni ventil, kar preprečuje nenaden, nenadzorovan padec težkega kalupa ali stiskalne plošče.

Cona 3: Zaporedne blokade– Hidravlične operacije nemškega stroja Zenith Block Machine ureja natančno zaporedje. Niz tlačnih stikal in senzorjev bližine zagotavlja, da je ena operacija v celoti dokončana, preden se začne naslednja. Na primer, izmetni valj se ne more umakniti, dokler se kompresijski valj popolnoma ne vrne v svoj začetni položaj. Ta logična zapora preprečuje scenarije "trka", kjer bi se lahko dva nasprotna valja poskušala premakniti hkrati, kar bi lahko povzročilo mehanske poškodbe in morebitne nevarnosti.

Cona 4: Varnost akumulatorja– Hidravlični sistem uporablja akumulatorje za shranjevanje energije za hitro pritiskanje in izmet. Ti akumulatorji so opremljeni z razpočnimi diski, ki so zasnovani tako, da počijo pri tlaku, ki daleč presega običajno delovno območje, varno odvajajo naboj plina v ozračje in preprečujejo nasilno počenje. Stroj vključuje tudi ročni izpustni ventil, ki omogoča popolno razbremenitev akumulatorja med vzdrževanjem, kar zagotavlja ničelno shranjeno energijo, preden kdorkoli vstopi v območje stiskalnice.

Skupni učinek teh funkcij je hidravlični sistem, ki ni le zmogljiv, ampak tudi izjemno varen. Testiranje v naši tovarni je pokazalo, da je tudi v malo verjetnem primeru okvare več komponent nemški Zenith Block Machine še vedno mogoče spraviti v varno, ustavljeno stanje, ne da bi pri tem povzročil škodo osebju ali stroju.

Kako arhitektura električnega nadzora preprečuje nevarnosti?

Medtem ko hidravlični sistem zagotavlja mišice, so električni nadzorni sistem možgani – del, ki odloča, kdaj in kje uporabiti silo. Električna varnostna arhitektura nemškega Zenith Block Machine je zgrajena okoli načela "varnega" delovanja. To pomeni, da je naravno, brez napetosti stanje sistema varno stanje. Da bi razložili, kako se to doseže, lahko nadzorno hierarhijo pogledamo kot "varnostno piramido", pri čemer vsaka raven zagotavlja varnostno kopijo za tisto nad njo.

Raven 1: Glavni varnostni rele– Na dnu piramide je glavni varnostni rele. To je namenska komponenta s trdimi žicami, ki nadzoruje gumbe E-Stop, stikala za vrata in svetlobno zaveso. Za razliko od PLC-ja, ki ga je mogoče programirati, je varnostni rele preprosto, preverjeno vezje, ki ga programska oprema ne more preglasiti. Če se aktivira kateri koli od njegovih nadzorovanih vhodov, rele fizično prekine napajanje kontaktorjev motorja in hidravličnih ventilov, s čimer se stroj takoj ustavi. To je ultimativna varna možnost.

2. stopnja: programabilni varnostni krmilnik (PSC)– Nad glavnim relejem je PSC, ki se uporablja za zahtevnejše varnostne funkcije. PSC nadzoruje hitrost hidravlične črpalke, položaj stiskalnice in tlak v sistemu. Programiran je za zaznavanje nepravilnosti, kot je nenaden padec tlaka (kar bi lahko pomenilo počeno cev) ali nepričakovano pospeševanje valja. Če jih zazna, PSC sproži nadzorovano zaustavitev, ki je bolj gladka in manj škodljiva za stroj kot zaustavitev v sili, a enako varna.

Raven 3: Vmesnik človek-stroj (HMI) in diagnostika– Najvišja raven piramide je HMI, ki operaterju v realnem času zagotavlja informacije o varnostnem statusu stroja. Zaslon prikazuje, katera vrata so odprta, stanje hidravličnih varnostnih ventilov in položaj stiskalnice. Če je varnostna naprava aktivirana, HMI prikaže jasno sporočilo v preprosti angleščini, ki pojasnjuje vzrok. To operaterjem pomaga pri hitrem prepoznavanju in reševanju težav, ne da bi jim bilo treba odpreti nadzorno omarico in slediti žicam, kar izboljša varnost in čas delovanja.

Raven 4: Zaščita motorja in termični nadzor– Vsak motor v nemškem Zenith Block Machine je zaščiten z elektronsko zaščito motorja, ki nadzoruje tok in temperaturo. Če se motor pregreje ali vzame čezmeren tok, zaščita prekine napajanje in tako prepreči električni požar. Podobno se stalno spremlja temperatura hidravličnega olja; če preseže varni prag, stroj izda opozorilo in, če temperatura še narašča, samodejno zaustavi proizvodni cikel, da prepreči poškodbe hidravličnih komponent.

Arhitektura električnega nadzora nemškega stroja Zenith Block Machine je zasnovana tako, da omogoča samonadzor. Varnostni sistemi se med delovanjem stroja nenehno testirajo in vsaka napaka je takoj označena. To zagotavlja, da so same varnostne funkcije vedno v stanju pripravljenosti. priQuangong Machinery Co., Ltd., verjamemo, da je najboljša varnostna funkcija tista, o kateri vam ni treba razmišljati, saj veste, da vedno deluje.

Katere so ključne tehnične specifikacije varnostnih funkcij?

Razumevanje tehničnih specifikacij varnostnih elementov nemškega blokovnega stroja Zenith je bistveno za pravilno izbiro in validacijo. Te specifikacije niso le številke; so merljive mere zaščitnih zmogljivosti stroja. Naša tovarna nudi podroben varnostni list z vsakim strojem, spodnja tabela pa ponuja povzetek ključnih tehničnih parametrov, ki opredeljujejo varnostni sistem. Te podatke uporabijo varnostni inženirji za integracijo stroja v varnostni sistem celotne tovarne in za izračun ravni zmogljivosti (PL) in ravni celovitosti varnosti (SIL) celotne proizvodne linije.

Poleg teh standardnih komponent nemški Zenith Block Machine vključuje več dodatnih inženirskih podrobnosti, povezanih z varnostjo. Hidravlični rezervoar je zasnovan z dvignjenim sesalnim filtrom in magnetnim čepom za zajemanje kovinskih ostankov, ki preprečuje kontaminacijo elektromagnetnih ventilov. Električno ohišje ima oceno IP65, kar pomeni, da je nepropustno za prah in zaščiteno pred nizkotlačnimi vodnimi curki, kar zagotavlja, da varnostna vezja niso ogrožena s preprostim izpiranjem. Nadzorne plošče so opremljene z zasilno zaustavitvijo, ki je ožičena v dupleksni konfiguraciji, kar pomeni, da ena pretrgana žica ne more onemogočiti funkcije E-Stop. Te inženirske podrobnosti, čeprav so subtilne, so ključnega pomena za zagotavljanje, da so varnostne specifikacije izpolnjene v celotni življenjski dobi stroja, ne le na dan, ko zapusti tovarno.

Poleg tega naša tovarna zagotavlja celoten sklop certifikacijske dokumentacije za vse komponente, povezane z varnostjo. To vključuje izjavo CE o skladnosti in poročila o preskusih za certificirane ravni delovanja varnostnih funkcij. Ta sledljivost je ključnega pomena za uradnike za varnost v obratih, ki morajo dokazati skladnost s predpisi o zdravju in varnosti pri delu (npr. OSHA v ZDA ali PUWER v Združenem kraljestvu). Z nemškim Zenith Block Machine ne dobite samo stroja; dobite v celoti dokumentiran varnostni sistem.

Kako se varnostne funkcije preverjajo in vzdržujejo pri vsakodnevnem delovanju?

Imeti prefinjene varnostne funkcije je le polovica bitke. Ob zagonu jih je treba ustrezno validirati in vzdrževati skozi celotno življenjsko dobo stroja. Nemški Zenith Block Machine je zasnovan tako, da naredi ta postopek validacije preprost in sistematičen. Naša tovarna je razvila obsežen "protokol za preverjanje varnosti", ki se uporablja med zagonom in se priporoča za letno ponovno certificiranje. Ta protokol spremeni postopek validacije v strukturiran kontrolni seznam, ki ga lahko izpolni usposobljeno vzdrževalno osebje.

Varnostni pregled pred zagonom (raven operaterja)– Preden zaženete stroj za ta dan, je ključnega pomena hiter vizualni pregled. To vključuje preverjanje, ali so vsa varnostna varovala nameščena in ali so svetlobne zavese poravnane ter brez ovir. Upravljavec mora tudi preveriti, ali gumbi E-Stop niso zaklenjeni in ali dvoročno krmiljenje deluje. Izvede se preprosto preskusno zaporedje: upravljavec poskuša zagnati stroj, medtem ko stoji v območju svetlobne zavese, in zagotovi, da se stroj ne zažene. To potrjuje, da svetlobna zavesa deluje. PLC stroja beleži te dnevne preglede in zagotavlja dnevnik varnostne skladnosti.

Tedenski funkcionalni preizkus (raven vzdrževanja)– Podrobnejši testi se izvajajo tedensko. To vključuje preskus hidravličnega sistema: upravljavec bo pritisnil stiskalnico na kalup pri nizkem tlaku in spremljal padec tlaka ter preveril, ali kontrolni ventili, ki jih upravlja pilot, držijo valj na mestu. E-Stops so testirani posamično, da se zagotovi, da vsi ustavijo stroj. Nadzorni sistem stroja bo ustvaril poročilo, v katerem bo navedeno, katera varnostna komponenta je bila testirana in kdaj.

Letno ponovno certificiranje (raven inženiringa)– Najobsežnejša validacija je letna ponovna certifikacija, ki jo pogosto zahtevajo zavarovalnice in regulativni organi. Med tem postopkom certificirani tehnik iz naše tovarne ali odobrena tretja oseba preizkusi delovanje vsake varnostne komponente. Hidravlični varnostni ventili so kalibrirani na preskusni napravi, da se potrdi njihov tlak pokanja. Odzivni čas varnostnih relejev se meri z osciloskopom, da se zagotovi, da je znotraj specifikacije 50 ms. To letno ponovno certificiranje zagotavlja visoko stopnjo zaupanja, da stroj deluje varno.

Urnik preventivnega vzdrževanja– Nemški Zenith Block Machine ima načrt načrtovanega vzdrževanja za vse varnostno pomembne komponente. Na primer, hidravlične krmilne povratne ventile pregledamo in ponovno namestimo vsakih 12 mesecev. Svetlobne zavese in vratna stikala se vsakih šest mesecev preverijo glede čistosti in pravilne poravnave. Kontakti E-Stop se preverjajo glede kontaktne odpornosti vsakih 18 mesecev. To proaktivno vzdrževanje zagotavlja, da se varnostne funkcije sčasoma ne poslabšajo in ohranja varnostno celovitost stroja.

Poleg teh strukturiranih postopkov potrjevanja in vzdrževanja je nemški Zenith Block Machine opremljen z diagnostičnim sistemom, ki nenehno spremlja zdravje varnostnih komponent. Svetlobna zavesa ima na primer funkcijo samodiagnostike, ki preverja notranjo elektroniko glede napak in utripa določeno kodo napake, če je zaznana težava. PLC stroja spremlja tok motorja hidravlične črpalke in bo ustvaril opozorilo, če motor porabi več toka od osnovne vrednosti, kar kaže na morebitno preobremenitev ali napako črpalke. Z združevanjem strukturiranega validacijskega postopka z nenehnim diagnostičnim nadzorom nudimo nemški Zenith Block Machine, ki ne vključuje samo varnostnih funkcij, ampak tudi zagotavlja, da ostanejo učinkovite skozi celotno življenjsko dobo stroja.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je razlika med "zaustavitvijo v sili" in "varnostno zaustavitvijo" na nemškem Zenith Block Machine?

Odgovor: Zaustavitev v sili (E-Stop) je ultimativni varnostni gumb. Takoj prekine napajanje vseh motorjev in hidravličnih ventilov, zaradi česar se stroj hitro ustavi. To je ukrep, ki ščiti osebje v nujnih primerih, vendar je lahko ogromen za mehanske komponente. Varnostni postanek je bolj eleganten postanek. Sproži ga programabilni varnostni krmilnik, ko zazna nepravilnost, na primer odpiranje vrat. Varnostna zaustavitev zaključi trenutni cikel (če je mogoče) in nato parkira stiskalnico v varen, odprt položaj, preden zaklene sisteme. To je prednostna reakcija, saj ščiti upravljavca in stroj. Naš stroj Zenith Block Machine v Nemčiji vključuje oboje in zagotavlja odziv, ki ustreza stopnji tveganja.

Vprašanje 2: Kako sem lahko prepričan, da operaterji ne bodo obšli varnostnih sistemov nemškega stroja Zenith Block Machine?

Odgovor: Preprečevanje obvoda je kritična zahteva pri oblikovanju. Varnostno vezje stroja je fizično izolirano od standardnih krmilnih vezij. Varnostna logika se izvaja z namenskimi, ožičenimi releji, ne le s programsko opremo PLC. Varnostni releji so zaprti in njihova napeljava je zaščitena. Vsak poskus obhoda varnostnega vhoda, na primer kratkega stika vratnega stikala, bi zahteval odpiranje nadzorne plošče in njeno aktivno ponovno ožičenje – dejanje, ki je očitno in krši standardne varnostne protokole. Poleg tega PLC stroja beleži vse posege, povezane z varnostjo. Uporaba mehanskih ključavnic na vratih oteži tudi fizični obvod. Naše izkušnje kažejo, da je ob ustrezni usposobljenosti in varnostni kulturi obvoz izjemno redek.

Vprašanje 3: Kakšne so zahteve za dvoročno upravljanje nemškega stroja Zenith Block Machine?

Odgovor: Dvoročno upravljanje nemškega stroja Zenith Block Machine je kritična varnostna funkcija za stiskanje. To je krmiljenje tipa IIIC v skladu z ISO 13851, ki zahteva hkraten pritisk dveh ločenih tipk. Električni signali morajo prispeti do varnostnega releja v razmaku 0,3 sekunde. Če en gumb pritisnete prej, se cikel stiskanja ne bo začel. Ta zasnova zagotavlja, da so operaterjeve roke stran od območja stiskanja, ko pride do stiskanja z visoko silo. Ta funkcija je temeljna zahteva za varno proizvodnjo blokov.

Vprašanje 4: Ali je hidravlični sistem nemškega Zenith Block Machine varen za okolje v primeru puščanja?

Odgovor: Čeprav hidravlični sistem uporablja standardno hidravlično olje, smo zgradili več zaščitnih ukrepov za obvladovanje morebitnega puščanja. Nadzorni sistem stroja bo zaznal hiter padec tlaka, kar kaže na veliko puščanje, in sprožil nadzorovano zaustavitev. Sam stroj je zasnovan s pladnji za kapljanje pod ventili in priključki, ki zadržujejo manjša puščanja. Opcijsko priporočamo tudi uporabo okolju prijazne, biološko razgradljive hidravlične tekočine (tip HFC ali HFD). Te tekočine imajo veliko manjši vpliv na okolje v primeru razlitja. Naš nemški Zenith Block Machine je zasnovan tako, da je združljiv s temi tekočinami.

Vprašanje 5: Kakšno usposabljanje nudi Quangong Machinery Co., Ltd. za varnost strojev?

Odgovor: Nudimo celovito varnostno usposabljanje kot del našega zagona in poprodajne podpore. Usposabljanje zajema: namen in delovanje vsake varnostne funkcije, kako izvajati dnevne preglede pred zagonom, kako razlagati varnostna diagnostična opozorila stroja in se nanje odzvati ter pravilen postopek za odziv v sili in izolacijo. Usposabljanje ni le predavanje; vključuje praktične vaje, kjer operaterji in vzdrževalno osebje dejansko hodijo skozi postopke potrjevanja varnosti. Nudimo tudi digitalno kopijo varnostnega priročnika in vrsto spletnih videoposnetkov o varnosti. Naša zavezanost varnosti presega le zagotavljanje strojne opreme; poskrbimo, da se znanje o njegovem varnem delovanju prenese na vašo ekipo.

Zaključek: Varnost je inženirski temelj, ne naknadna misel

Za nas varnostne funkcije nemškega stroja Zenith Block Machine niso seznam točk; so integrirana inženirska filozofija. Od redundantnih hidravličnih varnostnih ventilov do programirljivega varnostnega krmilnika s samonadzorom je vsaka komponenta zasnovana tako, da izpolnjuje posebno zaščitno vlogo. Ne dodajamo samo varnosti; vgradimo ga v samo jedro stroja. Z izbiro nemškega stroja Zenith Block Machine vlagate v proizvodni sistem, ki spoštuje svoje operaterje in ščiti lastno dolgo življenjsko dobo. Naša zavezanost varnosti je neomajna in je neposreden odraz naših temeljnih vrednot v Quangong Machinery Co., Ltd.

Če ocenjujete varnostne sisteme za vaš obrat za proizvodnjo blokov ali želite podrobno varnostno predstavitev za svojo ekipo, se obrnite. Ponujamo varnostne preglede in usposabljanja na kraju samem. Naša ekipa je pripravljena pokazati, kako lahko nemški stroj Zenith Block Machine prinese nov standard varnosti v vašo proizvodno linijo.Kontaktirajte Quangong Machinery Co., Ltd. še danesza načrtovanje varnostnega posveta in ogled funkcij v akciji.
