Glavne tehnološke značilnosti

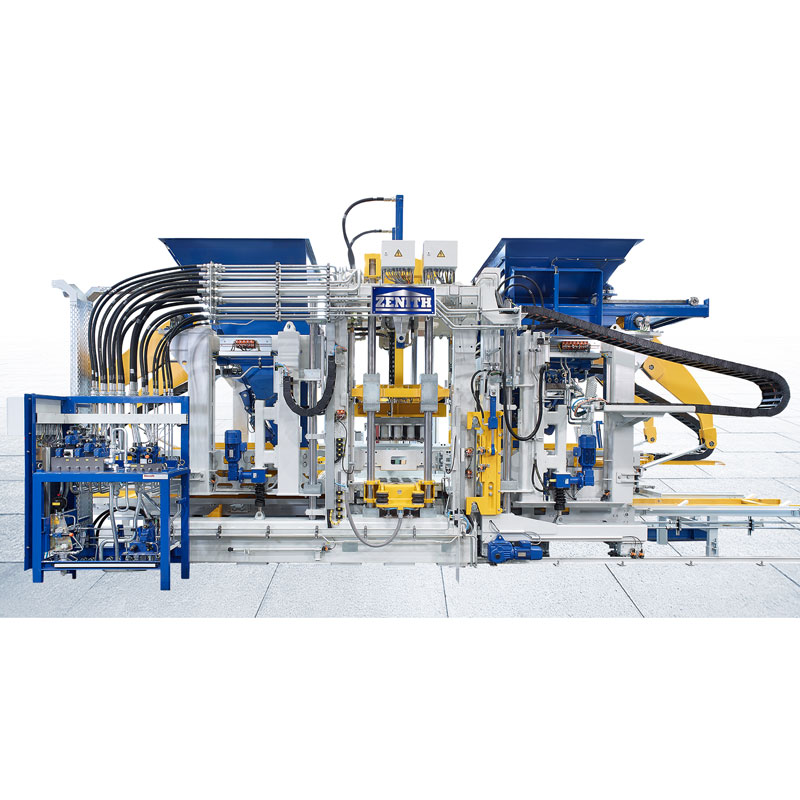

1) Lahko ste prepričani, da kupite stroj za izdelavo enopaletnih blokov Zenith 1500 v naši tovarni. Visokokakovosten servo zbijanje z imenom Ultra-Dynamic pomeni zelo visoko zbijanje in ekstremno dinamiko. Tako zagotavlja hitro in učinkovito proizvodnjo vrhunskih izdelkov. Predvsem za izdelke z veliko prostornino in tudi za vrhunske izdelke, ki so proizvedeni s pred- in vmesnim vibriranjem, ta sistem vibriranja zagotavlja številne prednosti. Sistem deluje brez oljne kopeli in podpira okolju prijazno proizvodnjo z malo vzdrževanja.
2) Uporaba vijačnih nastavkov za vibracijsko mizo, prečni nosilec motorja in stranske dele okvirja je posebna značilnost tega stroja za izdelavo enotnih paletnih blokov Zenith 1500. Je edinstven na trgu, saj se lahko prilagaja proizvodnim pogojem kupca. Vijačna konstrukcija zagotavlja tudi odporne povezave in odlično stabilnost.

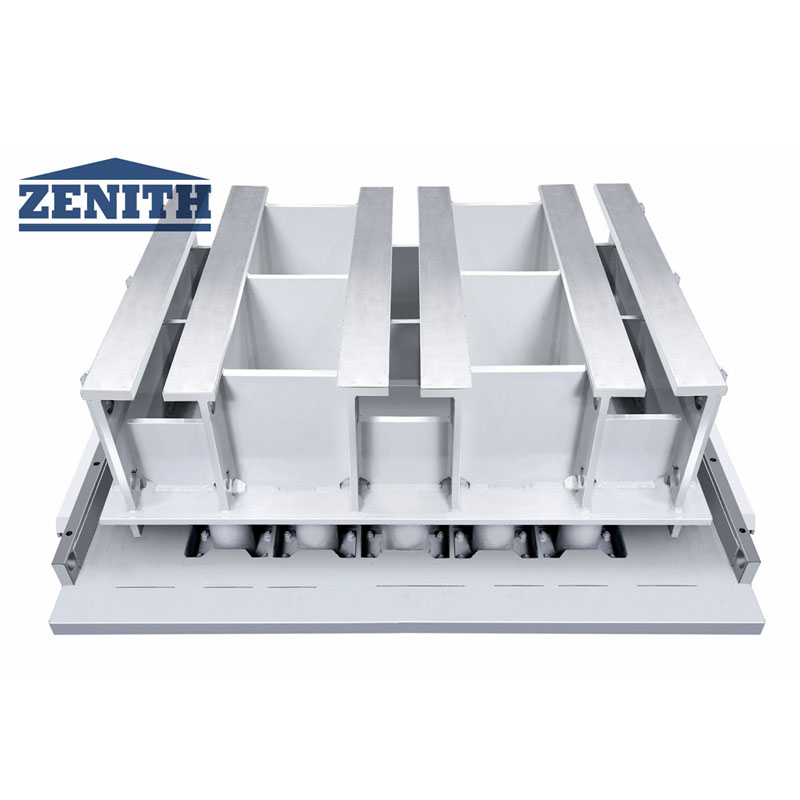

3) Pnevmatska naprava za vpenjanje kalupov omogoča enostavno menjavo kalupov. Kalup je nameščen brez nadaljnjih pritrdilnih elementov - npr. vijake na nosilcu kalupa. Pritrjen je s pnevmatsko upravljanimi vpenjalnimi ročicami. Optimalni rezultati vibriranja in daljša življenjska doba kalupa so doseženi zahvaljujoč individualnim nastavitvam predhodnega in glavnega vibriranja. Vpenjalno napravo za kalupe je zdaj mogoče prilagoditi sistemom za pritrjevanje kalupov drugih proizvajalcev strojev in kalupov.
4) Za stroj za izdelavo enopaletnih blokov Zenith 1500 je bil razvit nov pomik, ki omogoča odstranjevanje stebrov posamično s strani. Ta nova funkcija prihrani veliko časa med vzdrževalnimi deli, zamenjavo pa je mogoče izvesti veliko bolj varno in z manj truda. Celotna geometrija tega sklopa, vključno s stebri, je identična prejšnjemu stroju ZENITH 1500. To novo prečno smer je mogoče naknadno vgraditi na obstoječe stroje.
5) 5) Samoumeven in intuitivno vizualizacijski koncept zagotavlja enostavno učenje delovanja stroja. Nova diagnostična zasnova podpira operaterje pri izbiri najboljših nastavitev. Dolgotrajno odpravljanje težav ni več potrebno in izpadi proizvodnje so zmanjšani na minimum. Z uporabo najnovejše tehnologije baz podatkov je mogoče vse informacije zabeležiti, ovrednotiti in shraniti. Ti podatki so na voljo povsod, zahvaljujoč popolni omrežnosti obrata.
Tehnični podatki
Osnovna konfiguracija stroja za izdelavo enojnih blokov Zenith 1500 | |
Maks. velikost plošče | 1.400 mm x 1.200 mm x 14 mm |
Območje oblikovanja | Glede na risbo postavitve kalupa |
Velikost izdelka | 50mm-500mm |
Tehnični parametri avtomatskega avtomobila | |
Maks. nosilnost | 15 kg |
maks. nosilnost na stojalo za vstavljanje | Kot oblikovanje |
Največja obremenitev na vsaki dve plasti stojala za vstavljanje | Kot oblikovanje |
Notranja širina podpornega nosilca | 1.060 mm |
Plasti vstavnega stojala | Zasnovan kot shema |
Razdalja stojala za vstavljanje | Kot oblikovanje |
Pogonska moč matičnega avtomobila | DOBRO 11KW |
Višina izdelka | |
Maks. višina | 500 mm |
Min. višina | 30 mm |
Višina zlaganja | |
Maks. Višina zlaganja (vključno s paleto) | 1.800 mm |
maks. Proizvodni prostor (pod proizvodnjo standardne velikosti) | 1.350* 1.050 mm |
Velikost palete (standardna) | 1.400*1.100 mm |
Debelina jeklene plošče | 14 mm |
Prostornina silosa osnovnega materiala | |
Razen silosa za pigmente | 1.500L |
Višina stroja | |
Naprava za izključitev pigmentov | 35T |
Paletni transporter | 1.6T |
Hidravlična naprava | 3.2T |
Velikost stroja | |
Maks. skupna dolžina | 8.250 mm |
maks. skupna višina | 4.650 mm |
maks. skupna širina | 3.150 mm |
Tehnični parametri stroja/poraba energije | |
Vibracijski sistem | Servo vibracijski sistem |
Vibracijska miza | Največ: 175KN, 60HZ |
Vrhunska vibracija | Največ: 32KN |

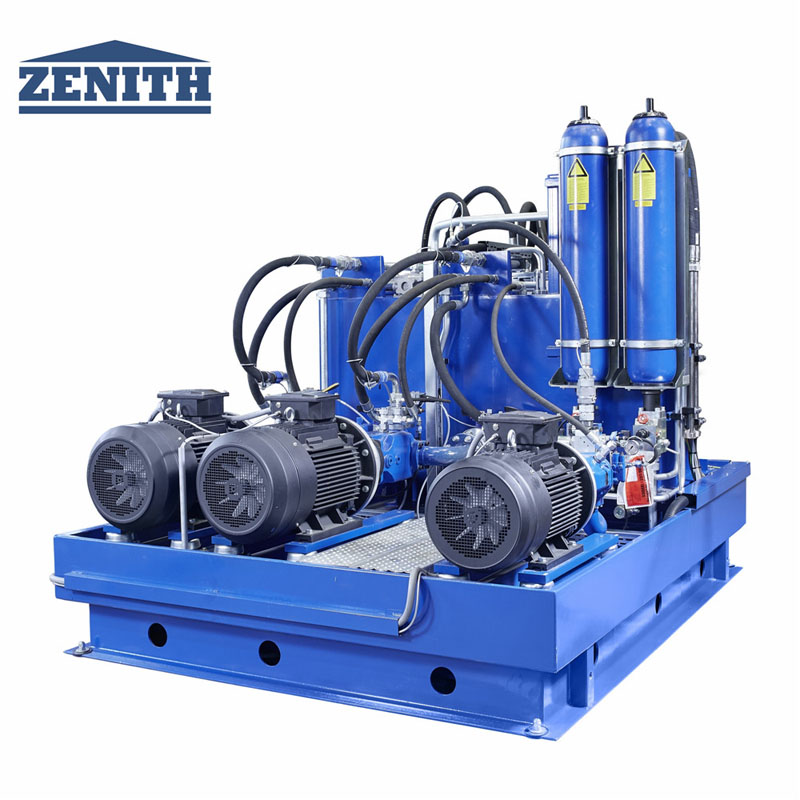

Hidravlični tlak | |
Skupni pretok | 540L/min |
Delovni tlak | 180 barov |
Maks. moč | 140 KW |

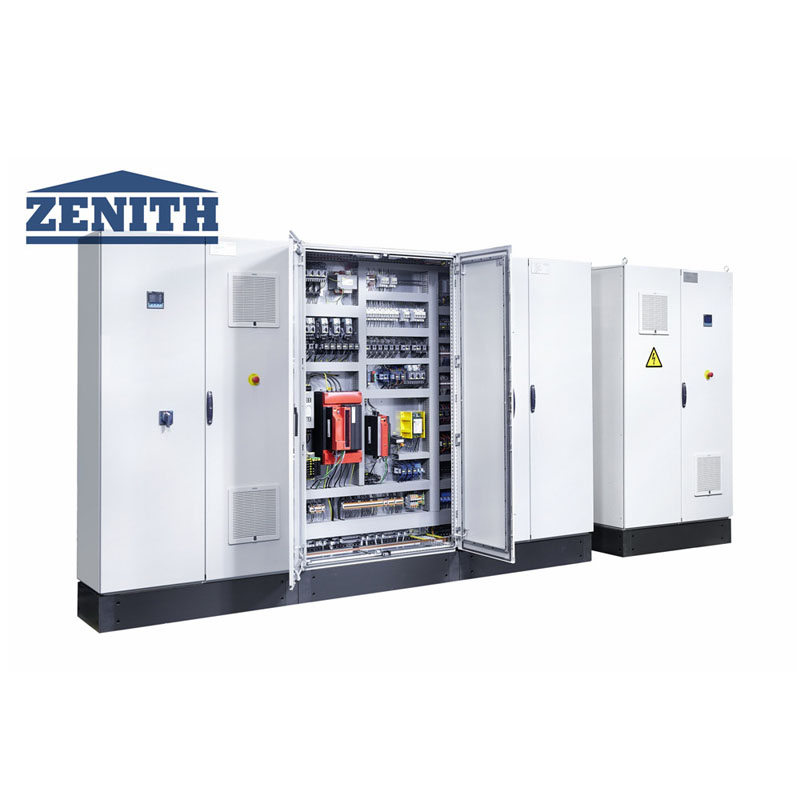

Nadzorni sistem | Siemens S7-1500, konzola z zaslonom na dotik |
Proizvodna zmogljivost
Vrsta bloka | Dimenzija (mm) | Slike | Količina/cikel | Čas cikla | Proizvodna zmogljivost (na 8 ur) |
Votel blok | 400*200*200 | 15 | 15s | 28.800 kosov | |
Pravokotni tlakovec | 200*100*30 | 60 | 14s | 2.419 m2 | |
Pravokotni tlakovec (brez facemixa) | 200*100*80 | 60 | 115 | 3.110 m2 | |
Curstone | 150*1000*300 | 6 | 20s | 8.640 kosov |
