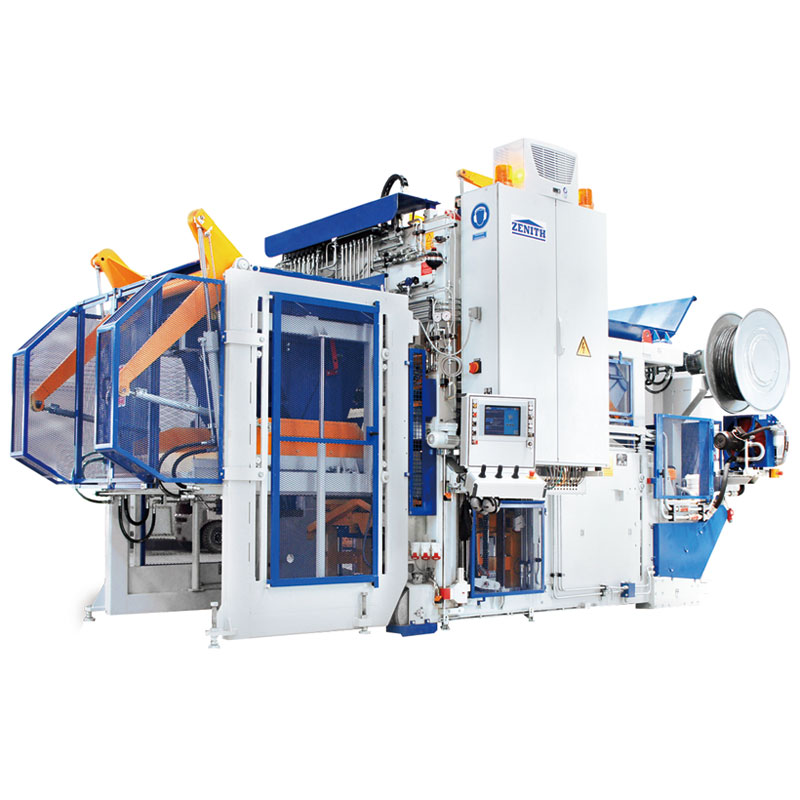

Brezpaletni stroj za bloke Zenith 940SC

Kot profesionalni proizvajalec bi vam radi ponudili stroj za bloke brez palet Zenith 940SC. Vsestranski 940sc ponuja najširšo paleto proizvodnih možnosti med vsemi stroji za betonske bloke in tlakovce na svetovnem trgu. Lahko se uporablja kot univerzalni stroj, pa tudi kot namenski stroj za nestandardne izdelke in se lahko uporablja za dokončanje enopaletnega obrata za proizvodnjo nišnih izdelkov. Ta stroj je izdelan v skladu z najvišjimi kakovostnimi zahtevami in proizvaja zelo poceni sekcijske enote, kot so tlakovci z mešanico za oblaganje ali votli bloki itd.

Glavne tehnološke značilnosti

1）Samorazumljiva, menijsko vodena plošča na dotik zelo olajša upravljanje stroja. Proizvodne parametre za različne tipe kalupov in proizvodne programe vnašamo in shranjujemo s pomočjo urejenih menijskih mask. Za notranjo obdelavo signalov se uporablja hitri Siemens SPS.

2) Visoko učinkovit hidravlični sistem. Hidravlična energija uporablja dvokrožni visok tlak; Hidravlični sistem z dvema batnima črpalkama Milti-Star. Uporablja proporcionalno hidravlično tehnologijo za prilagajanje hitrosti in delovanja glede na različne proizvedene izdelke. hidravlična gibanja se lahko poganjajo istočasno in neodvisno z različnimi hitrostmi in pritiski, vse podatke pa je mogoče nastaviti na zaslonu na dotik. Vse informacije, kot so čas, izračun, možnost, hidravlična hitrost in tlak, je mogoče nastaviti prek zaslona na dotik.

3) Visoko učinkovit sistem vibracij. Vibracijska miza je zasnovana tako, da ima štiri različne proizvodne nivoje; Zgornji del vibracijske mize je dvodelni, da se doseže enakomeren prenos moči in optimalno zbijanje; Zamenljiva obrabna plošča za zaščito zgornjih delov vibracijske mize: Vibracijska miza za sprejem dveh vibratorjev za doseganje največje centrifugalne sile 80 kN; za izdelavo 50 cm visokih blokov je okvir kalupa opremljen z vibratorji. (Lahko je opremljen z 2, 4, 6.8 vibratorji glede na višino bloka), Vibracijski motorji uporabljajo servo motorje.

4) Sistem za dovajanje agregatov. podajalnik s hidravličnim pogonom; lahko prilagodi podajalno škatlo, ki teče na spremenljivem in navornem navoru, visoko natančna tirnica glede na različne kalupe, premer vodilnega kolesa podajalnika Ø 80 mm； Hidravlično gnano vrtljivo strgalo (tridelno) za pravilno čiščenje površine kalupa; Hidravlično gnana razdelilna rešetka vodi do enakomerne porazdelitve betona v kalupu; Po višini nastavljiva čistilna krtača, pritrjena na sprednjo steno podajalnega predala za čiščenje čevljev vtične glave...

Tehnični podatki

Lijak za osnovni material	1.200L
Dovodna škatla za osnovni material	2.000L
Lijak za pigmente	800L
Napajalna škatla za pigmente	2.000L
Največja višina podajanja nakladalnika	2.800 mm
Velikost oblikovanja
Največja dolžina oblikovanja	1240 mm
Največja širina fominga (proizvodnja na vibracijski mizi)	1.000 mm
Največja širina fominga (proizvodnja na tleh)	1.240 mm
Višina izdelka
Večplastna izdelava
Najmanjša višina izdelka (proizvodnja na paleti)	50 mm
maks. višina izdelka	250 mm
Največja višina zlaganja, višina palete izdelka v eni plasti)	640 mm
Nizka proizvodnja na paleti
Največja višina izdelka	600 mm
Nizka raven proizvodnje na tleh
Največja višina izdelka	650 mm
Proizvodnja na tleh
maks. višina izdelka	1.000 mm
Najmanjša višina izdelka	250 mm
Teža stroja
Brez naprave za plesen in pigmente	11,7T
Pigmentna naprava	1,7T
Velikost stroja
Skupna dolžina (brez pigmentne naprave)	4.400 mm
Skupna dolžina (s pigmentno napravo)	6.380 mm
Maks. skupna višina	3.700 mm
Najmanjša skupna višina (transportna višina)	3.240 mm
Skupna širina (vključno z nadzorno ploščo)	2.540 mm
Vibracijski sistem
maks. vznemirljiva sila vibracijske basne	80KN
Min. izločanje sile zgornje vibracije	40KN
Poraba energije
Na podlagi največjega števila vibrirajočih miz	42KW

Proizvodna zmogljivost

Vrsta bloka	Dimenzija (mm)	Slike	aty/cikel	Čas cikla	Proizvodna zmogljivost (na 8 ur)
Votel blok	400*200*200		12	40. leta	8.640 kosov
Pravokotni tlakovec	200* 100*60		54	38s	817m2
Pravokotni tlakovec (brez facemixa)	200*100*60		54	36s	864m2
Tlakovci UNI	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2.504 kos
