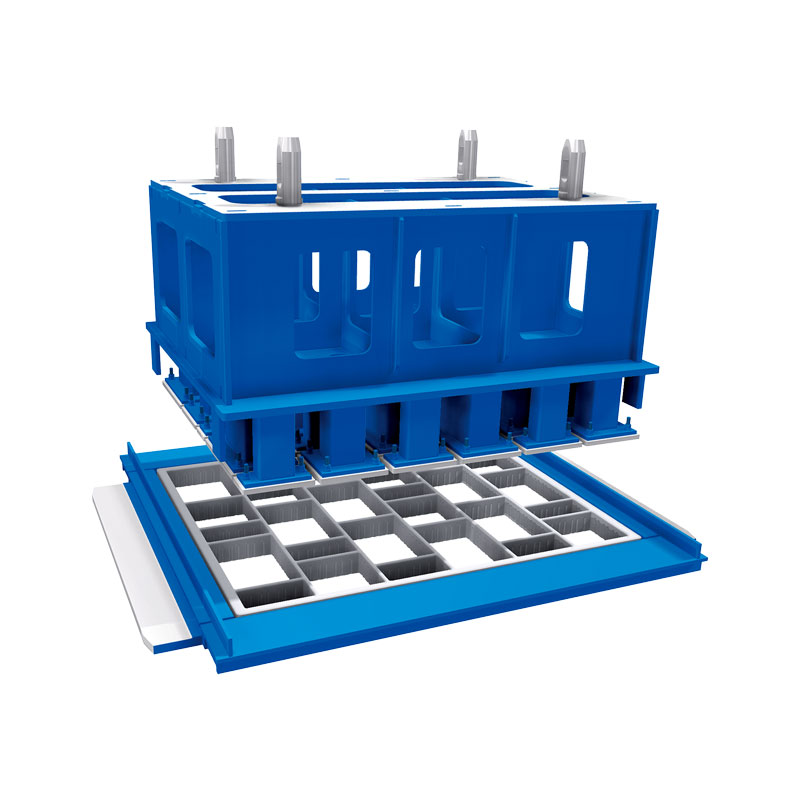

Kalup za tlakovce

Kot profesionalni proizvajalec vam želimo ponuditi kalup za tlakovce. Kalup za finišer QGM uporablja nizkoogljično legirano visoko trdno naogljičeno jeklo in vključuje tehnologijo natančnega rezanja žic, visoko natančno tehnologijo CNC obdelave in tehnologijo 3D-skeniranja, da strankam zagotovi prilagajanje kalupa. Te tehnologije lahko oblikujejo številne konture in geometrijske oblike. Njegova razdalja je 0,3–0,4 mm, z natančnimi navpičnimi vogali in gladkimi stranskimi stenami. Tlakovci, ki jih proizvaja QGM, so enostavni za razkalupljanje, visoka natančnost, brez robov. Kalupi lahko realizirajo digitalno zasnovo proste površine in zasnovo zamenjave tlačnih plošč.

Da bi zagotovili vzdržljivost kalupa, je kalup za tlakovce QGM obdelan z nagljičenjem, okvirji kalupov in tlačne plošče so utrjeni 60-63HRC, minimalna globina utrjevanja pa je 1,2 m. Glede na zahteve kupcev je kalup mogoče oblikovati in izdelan z varjenjem ali modularnim navojem.

Nudimo visokokakovostne kalupe za tlakovce za vse vrste strojev in orodja v naslednjih izvedbah:

A) OBLIKOVANJE KALUPA FLAME CUT

Možne so ozke debeline traku

Optimalno izkoriščanje kalupa

Strojno odvisen odmik čevlja žiga 0,2-0,5 mm

Nasprotno stožčaste stranske stene so izvedljive

Nobeni držalni utori niso potrebni

Tipična zasnova za večplastne proizvodne stroje

Izbirna zasnova izvlečnega lista

Z digitalizacijo uresničljivo načrtovanje prostih površin

Izvedljiva zasnova čevlja za žigosanje

B) OBLIKOVANJE KALUPA BREZKANO

Uporabno za vse konture in geometrije

Tolerance v škatli kalupa pod +/-0,3 mm

Strojno odvisen odmik čevlja žiga 0,2-0,5 mm

Natančne navpične, kotne in gladke stranske stene

Enostavno odstranjevanje iz kalupa

Visoka natančnost prileganja

Nosilci prostora v vseh možnih izvedljivih izvedbah

Izbirna zasnova izvlečnega lista

Z digitalizacijo uresničljivo načrtovanje prostih površin

Izvedljiva zasnova čevlja za žigosanje

Zaščita pred obrabo za vse kalupe za tlakovanje, kot sledi:

A) KARBURIZIRANJE (62-68 HRC)

Škatla za kalupe in čevlji za štampiljke utrjeni (62-68 HRC)

Trdota penetracije min. 1,2 mm

B)NITRIRANJE (62-68 HRC)

Škatla za kalupe in čevlji za štampiljke nitrirani (62-68 HRC)

Trdota penetracije min. 0,4 mm

Skoraj nobene notranje napetosti v primerjavi s kalupi, obdelanimi z naogljičenjem

Priporočljivo za majhne debeline trakov

Večja konturna natančnost nad kalupi, obdelanimi z naogljičenjem

V skladu z zahtevami kupcev je mogoče naše kalupe oblikovati in izdelati z varjenjem ali modularnim zaklepanjem navojev.
